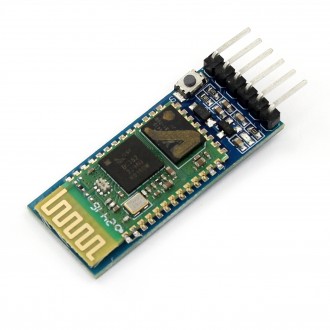

Bluetooth модуль HC-05
Bluetooth модули отлично подходят для начинающих разработчиков по причине их простоты подключения к контроллеру и работы с программным кодом. Также одно из преимуществ этих устройств заключается в том, что для отправки команд или приема данных используются специальные приложения для компьютеров и телефонов — Bluetooth терминалы. Под ОС Android разработано много приложений, которые упрощают работу с проектами, где есть модуль Bluetooth: это уже разработанный интерфейс под рулевое управление роботами, переключатели логических уровней и монитор порта.
Модуль HC-05 на базе чипа BC417143 позволяет обмениваться данными на расстоянии до 10 метров (в этом, пожалуй, их недостаток перед радиомодулями и другими модулями для беспроводного соединения).

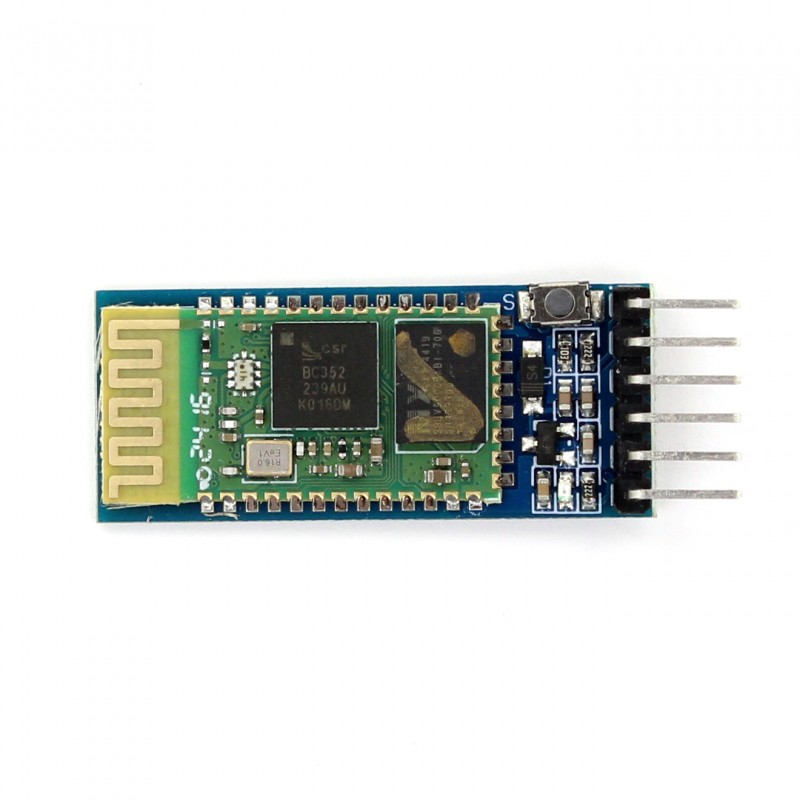

На плате Bluetooth модуля, помимо микросхемы с логической обвязкой и кнопки перезагрузки, есть 6 контактов:
Подключение к этим контактам обязательное:
VCC - на этот контакт подается 3,3 - 5В
GND - заземление (GND на плате Arduino)
TXD - принимающая линия в UART
RXD - передающая линия в UART
Следующие два контакта можно не использовать, если стоит задача простейшего управления или приема данных:
STATE - индикатор состояния

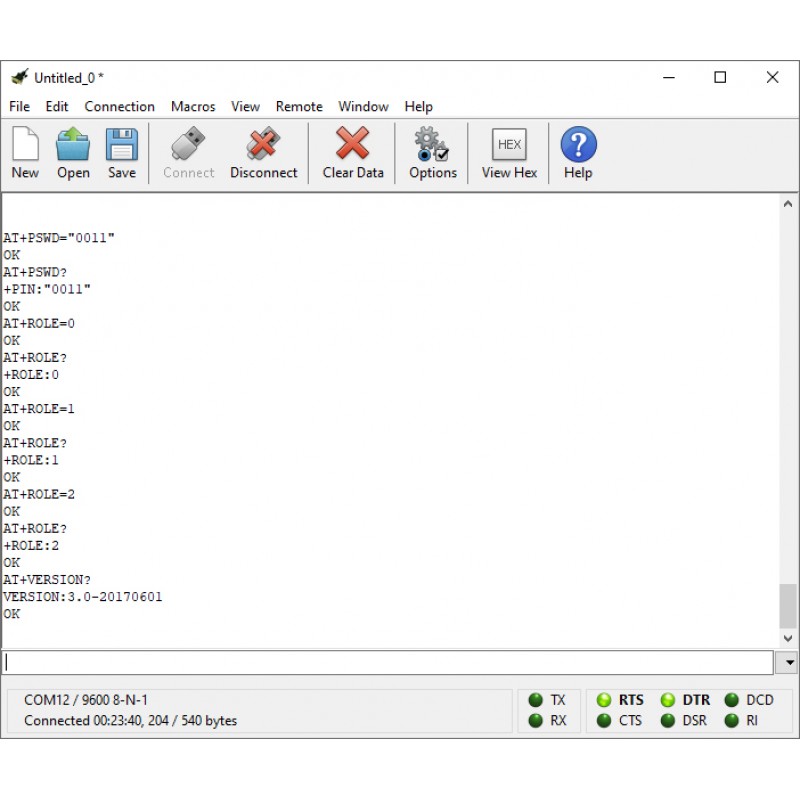

KEY - подается сигнал высокого логического уровня с целью работы с AT командами для перепрошивки микросхемы модуля
Популярные проекты с использованием данного модуля:
- Робомашинка на дистанционном управлении
- Управление устройствами с помощью смартфона
- Удаленное управление платой Arduino
- Умный дом
Характеристики:
- Частота работы модуля: 2,4 ГГц
- Дальность действия: до 10 метров (при отсутствии препятствий)
- Максимальный ток потребления: 50 мА
- Рабочее напряжение: 3.3 — 5.0В
- Интерфейс: UART
- Рабочая температура: -40 — +85°
