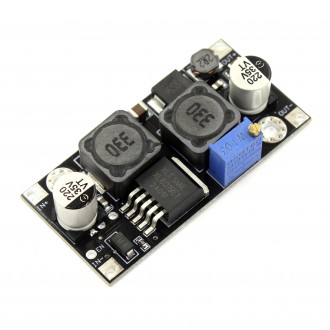

Регулируемый повышающий преобразователь XL6019
- Код товара (артикул): 4630
- В наличии: 38 шт.
150 р.

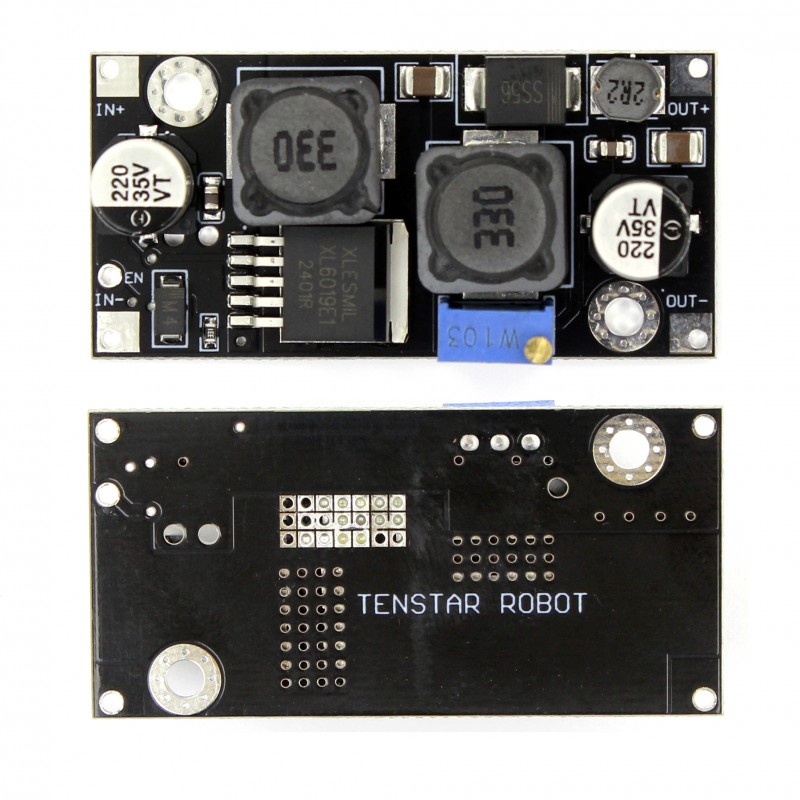

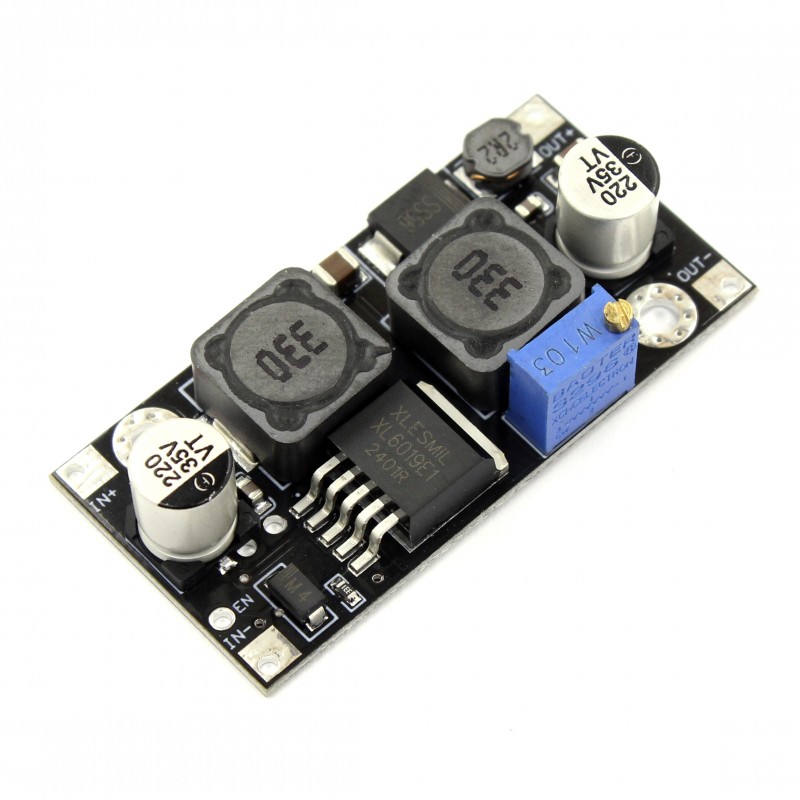

Модуль преобразователя напряжения XL6019, представляющий улучшенную версию XL6009. В отличие от многих других подобных DC-DC устройств, может выполнять преобразование входного напряжения в две стороны: повышая его или понижая.
Работает только с постоянным током. На вход вы можете подать от 5 до 35 вольт, а на выходе получить от 1,3 до 35 вольт. Выходное напряжение регулируется с помощью встроенного в плату модуля подстроечного регулятора. При расчетах выходного напряжения обязательно учитывайте закон сохранения энергии: мощность на выходе не может быть больше мощности на входе. Иначе говоря, если вам нужно получить напряжение на выходе большее, чем на входе, то сила тока на выходе будет пропорционально меньше, чем на входе.
На выходе рекомендуется подключать нагрузку с потреблением не более 1-2 ампер. Также рекомендуется подбирать преобразователи напряжения с запасом по выходной мощности в 15-20%, чтобы не эксплуатировать их на предельных значениях. В зависимости от нагрузки входное напряжение должно быть не менее половины от выходного. Преобразователь не имеет дополнительного охлаждения в виде радиатора или вентилятора: по умолчанию максимальная мощность не должна превышать 20 Вт. С дополнительным охлаждением не более 25 Вт.
Модуль имеет компактные размеры (53 x 26 x 14 мм) и может быть легко встроен в корпус проектируемого вами устройства с помощью двух монтажных отверстий.
Примеры использования:
- Питание самодельных устройств
- Подключение модулей и девайсов к автомобилю
Характеристики:
- Микросхема: XL6019
- Входное напряжение: от 5В до 35В DC;
- Выходное напряжение: от 1,3В до 35В DC;
- Допустимый ток нагрузки (max): рекомендуется не более 1-2 А;
- Частота преобразователя (max): до 220 кГц;
- КПД (max): до 94%;
- Пульсации выходного напряжения: менее 100мВ (при 1А);
- Рабочая температура: -20°C до +70 °C;
- Размеры платы: 53 x 26 x 14 мм;
